Что такое токовые клещи и зачем они нужны?

Измерение тока это вторая задача, с которой сталкиваются радиолюбители и электрики после напряжения, но как только величина превышает 20 А, никакие измерительные приборы в силу технических ограничений не способны выдать результат и тогда понадобятся токоизмерительные клещи, безопасный инструмент, легко справляющийся с токами до 1000 ампер.

Еще одно преимущество применения подобного специализированного оборудования, это бесконтактный метод. Цепь не разрывается, как например при использовании мультиметра, а иногда это физически нереально по двум причинам:

• нет возможности разрезать силовой кабель с диаметром 40-50 мм, подающим энергию для жилого здания или промышленного объекта;
• цифровые клещи удобны еще тем, что производственный цикл не прерывается во время измерений.

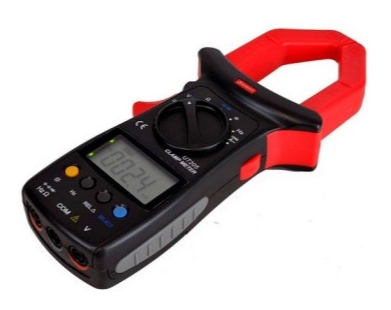

Основой устройства являются захваты или клешни, разводящиеся при помощи рычага, которые обхватывают проводник с переменным током, при этом электродвижущая сила, пропорциональная исследуемому показателю, через магнитопровод наводит напряжение в приборе.

Далее происходит оцифровка и отображение на дисплее, при этом обычно автоматически рассчитывается максимальное и минимальное

Описанная методика основана на трансформаторном принципе – фактически энергия передается с одной обмотки на другую, а следовательно, сам процесс во-первых, происходит дистанционно, что сводит риск поражения электрическим током к минимуму, а во-вторых, не имеет значения - в изоляции находится кабель или без нее.

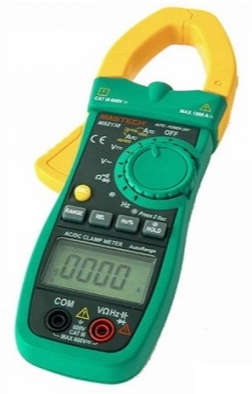

Другая, принципиально иная, хотя по внешнему виду, похожая разновидность – токовые клещи MASTECH для постоянных токов, ключевым элементом которых является датчик Холла, реагирующий не на периодически изменяемую величину, а на постоянную по амплитуде. Эта модификация может применяться при контроле пусковых токов, потребляемых аккумуляторной батареей при запуске двигателя внутреннего сгорания, где значение может достигать 250-300 А.

Различаются модели как с автоматическим выбором режимов, так с ручным. В последнем варианте необходимо выставить поворотный переключатель в требуемое положение.

Кроме токовых режимов, могут измеряться следующие показатели:

1. Постоянное/переменное напряжение.
2. Скважность импульсов.
3. Сопротивление резисторов.

В электротехнической практике также востребованы клещи со встроенным бесконтактным детектором напряжения, определяющим на расстоянии наличие электромагнитного поля.
