Автоматические выключатели E.NEXT - применение и обзор конструкции

Необходимым элементом в современной электросистеме является так называемый автоматический выключатель. Он предназначен для коммутации и обеспечения нормальной работы цепи при нормальных значениях тока и её размыкании в случае аварийных ситуации. К последним можно отнести перегрузки и короткие замыкания.

Общая информация и особенности автоматических выключателей

В соответствии с распространённой в электротехнике аббревиатурой "МСВ", упомянутые устройства нередко именуют модульными автоматами. Они применяются для оперативной коммутации электроцепей в низковольтных сетях. За счёт данной особенности приборы обеспечивают надёжную защиту от токов перегрузки, а также коротких замыканий.

В большинстве случаев автоматы ENEXT устанавливаются в распределительном щите на вводе в жилой дом, промышленное строение, квартиру и в другие объекты. Также устройства могут устанавливаться на специальных боксах в начале защищаемой линии. В электроцепях рассматриваемые элементы устанавливаются последовательно с защищаемыми устройствами.

В нормальных условиях электрический ток протекает через включенный автомат. В случае длительной перегрузки, либо возникновения токов замыкания выключатель мгновенно размыкает цепь, снимая нагрузку с питающей сети.

Многократное действие

Модульные автоматы ENEXT являются прогрессивными аналогами плавких предохранителей. Но последние предназначены лишь для разового использования. Автоматы же могут выполнять свой защитный цикл многократно. После своего защитного действия при аварийной ситуации предохранители не пригодны для дальнейшего использования, так как их рабочий элемент расплавляется в кварцевом песке. Используемая же в автоматических выключателях пластина спустя время после разового действия вновь возвращается в первоначальное рабочее состояние и может обеспечить защиту в следующих аварийных ситуациях. Но важно учитывать, что после каждого защитного цикла эксплуатационный ресурс автомата постепенно снижается. Вследствие этого важно внимательно следить за состоянием его узлов и выполнять рекомендуемые профилактические действия.

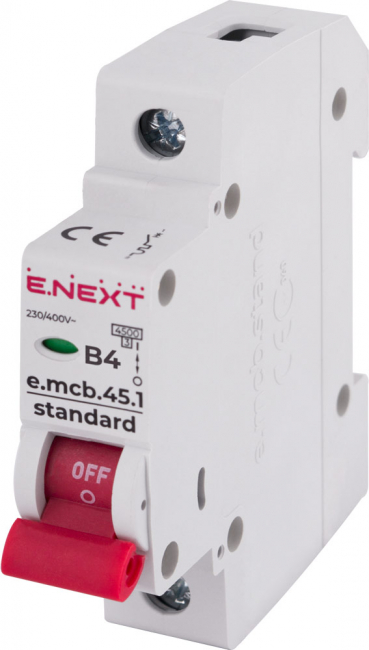

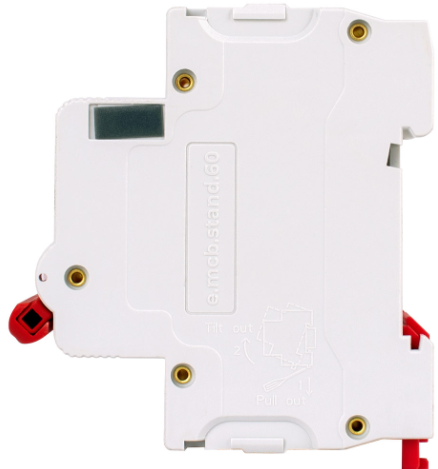

Конструкция автомата ENEXT

Современные модульные автоматы состоят из следующих основных узлов:

• корпус из специального негорючего материала;
• винтовые клеммы для подключения кабеля;
• зажим;
• рукоятка управления;
• контакты: подвижный и неподвижный;
• катушка с сердечником;
• пластина из биметалла;
• индикатор состояния.
