Расчет рекуперации: как выбрать оптимальную систему вентиляции с рекуперацией

Важным условием создания комфортного микроклимата дома является монтаж приточно-вытяжной вентиляции с рекуперацией воздуха. Перед тем, как купить рекуператор и другую сопутствующую технику нужно сделать расчет рекуперации, а также учесть ряд важных нюансов — все это гарантирует максимальную эффективность и комфорт после установки новой рекуперационной системы, и именно эти аспекты мы и хотим обсудить в статье ниже.

Что такое рекуперация в системах вентиляции?

Рекуператоры создаются для оптимизации энергопотребления и могут быть выполнены из различных материалов, таких как керамика, пластмасса, бумага или металл. В основе лежит принцип теплообмена между вентиляционными потоками (приточным и вытяжным).

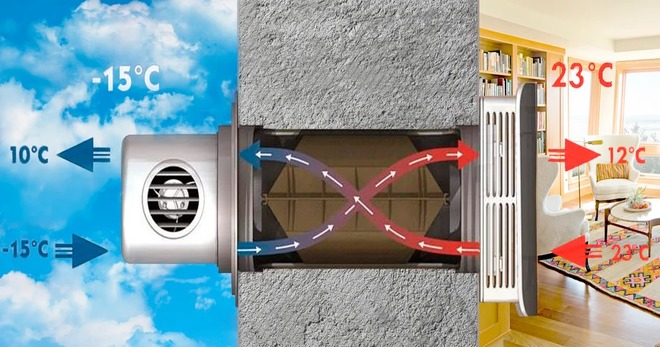

В процессе рекуперации воздуха, вытяжной отработанный и приточный свежий воздушные потоки проходят через параллельные каналы. При этом тепло исходящего воздуха аккумулируется и нагревает поступающий воздух. Таким образом, свежий воздух нагревается перед тем, как поступить в помещение — вы одновременно получаете «теплую вентиляцию» и снижаете теплопотери при проветривании.

Расчет производительности системы с рекуператором

Перед выбором любого устройства для вентиляции необходимо провести расчет и определить требуемый объем воздухообмена. Для этого можно использовать следующую формулу:

Пропускная способность = количество людей × необходимый объем свежего воздуха на одного человека.

Средний рекомендуемый объем свежего воздуха для одного человека составляет до 60 кубических метров в час, значит для офиса с тремя работниками необходима система рекуперации не менее, чем на 180 кубических метров в час. Если в комнате часто присутствуют дополнительные люди, то понадобится еще более высокая мощность вентиляции.

Расчет рекуперации: как выбрать оптимальную систему вентиляции с рекуперацией

Расчет рекуператора: окупаемость прибора

Будем объяснять расчет сразу на примере. Дано:

  • Комната, объем которой (высота*ширина*длина) — 155 куб.м;

  • Минимальный объем воздухообмена — 150 куб.м. в час;

  • Амплитуда температур (дома/на улице) — 22⁰С.

  • Теплоемкость воздуха — 0,29 ккал/(м³·C⁰)

Рассчитаем потери тепла в такой комнате без рекуператора воздуха: 150 * 0,29 * 22 * 24 = 22968 ккал/сутки. А если отопительный сезон составил 188 дней, то 22968 * 188 = 4,318 Гкал, или около 5000 кВт-ч потенциальных теплопотерь.

Сейчас 1 кВт-ч стоит 1,44 грн. За весь холодный сезон мы потеряли около 7200 гривен на тепле, которое просто вылетело в трубу. Хотя нет, мы же установили рекуператор, так что сэкономили 90% из них, около 6500 грн.

Когда окупится система с рекуператором?

Допустим, рекуператор вместе с монтажом обошелся семейному бюджету в 25000 гривен, но теперь он в среднем экономит более 6000 гривен за сезон. Значит, без учета экономии на кондиционировании, через 4 года система рекуперации окупится и станет работать в плюс.

рекуператор
рекуператор

Какие бывают рекуператоры по конструкции?

  1. Роторные содержат вращающееся колесо (ротор). Половина ротора всегда находится в зоне вытяжного потока (нагревается), а другая половина — в зоне приточного (остывает, передавая тепло).

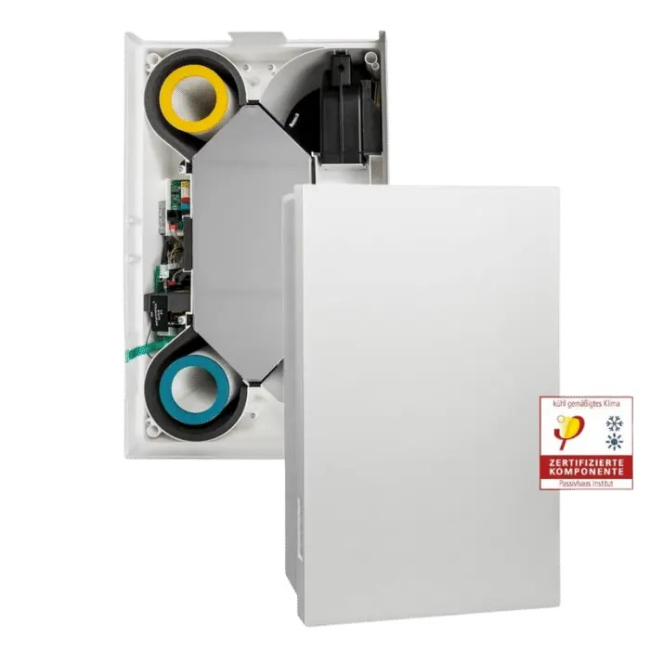

  2. Пластинчатые, в отличие от роторных, не имеют движущихся частей. Они представляют собой теплообменник, по которому тело перетекает из одной изолированной камеры в другую.

  3. Рекуператоры воздуха с промежуточным теплоносителем используют насос, т.к. тепло передается через теплоноситель, циркулирующий в контуре.

  4. Камерные — обеспечивают теплообмен через стенку камеры;

  5. Фреоновые — современные устройства, которые работают по принципу кондиционера, т.е. используют для передачи тепла хладагент.

Надежные производители систем с рекуперацией воздуха

Немецкий «Stiebel Eltron» и турецкий «Meltem» — являются одними из лучших производителей рекуператоров воздуха и других климатических систем. Обе компании предлагают качественные инновационные продукты и сертифицированное оборудование, которое позволит улучшить микроклимат и комфорт в жилых, коммерческих и производственных помещениях.

Компании широко известны своей репутацией и уделяют особое внимание современным, экологическим и энергоэффективным решениям. «Stiebel Eltron» и «Meltem» постоянно внедряют новые технологии и улучшают модельный ряд. Их продукты действительно соответствуют требованиям современных домов, офисов, квартир, лабораторий, мастерских и т.д.

Мини-рекомендации по монтажу рекуператора

  1. При выборе локации, обязательно учитывайте воздействие ветровых нагрузок, чтобы обеспечить стабильную и надежную работу системы;

  2. Кроме этого, учтите необходимость своевременного доступа к приборам для профилактики и ремонта;

  3. Избегайте установки рекуператоров воздуха в слишком тонких стенах, а в случае необходимости — используйте дополнительные опоры с внутренней стороны помещения.
